CBD Fuldautomatisk fyldning af oliemaskine En nåleolieinjektionsmaskine
Den vedtager et avanceret X, Y, Z - Axis Moving System, som fleksibelt kan justere olieinjektionspositionen for at imødekomme olieinjektionskravene for forstøvere af forskellige specifikationer. Udstyret er udstyret med en høj -præcisionsvolumenvolumenstyringsenhed. Fejlen i flydende volumennøjagtighed (nominel slagtilfælde) er mindre end eller lig med 1%, og fejlen med flydende volumennøjagtighed (gentagelighed) er mellem 0. 3%- 0. 7%, hvilket sikrer nøjagtigheden af hver olieindsprøjtning. Udstyret er let at betjene. Gennem brugervenlig driftsgrænseflade kan operatører let indstille parametre for olieinjektionsposition og andre driftsparametre. Dets olieopbevaringsbassin har en maksimal kapacitet på 1300 ml, hvilket reducerer besværet med hyppig tankning.
På samme tid bruger udstyret høj kvalitetsvæske - kontakter materialer, inklusive aluminiumslegering, silikone og rustfrit stål, hvilket sikrer kvaliteten af olieproduktet og holdbarheden af udstyret. Det er velegnet til store atomisatorproduktionsvirksomheder, som effektivt kan forbedre produktionseffektiviteten og reducere produktionsomkostningerne.
Grundlæggende driftsmetoder
Placeringsmetode for forstøverbakken:

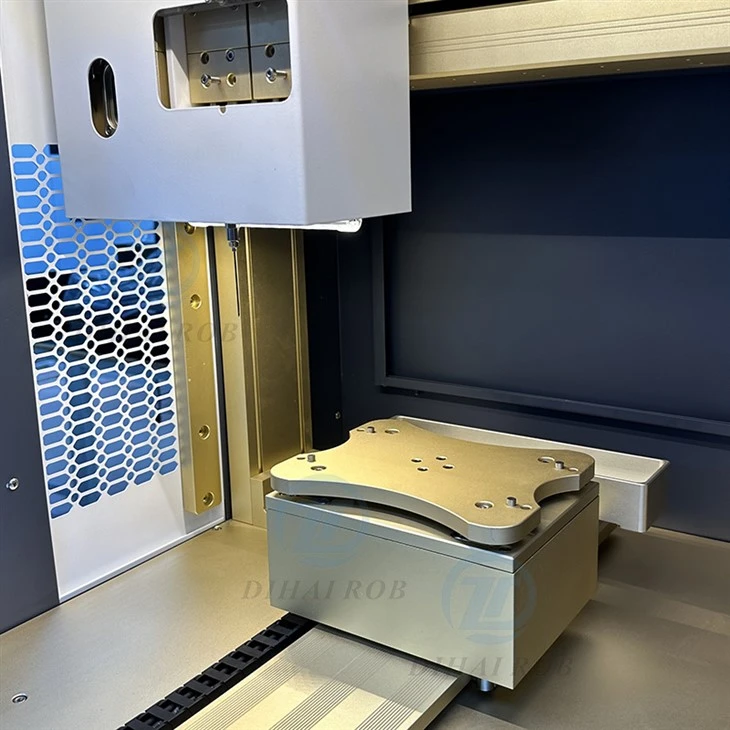

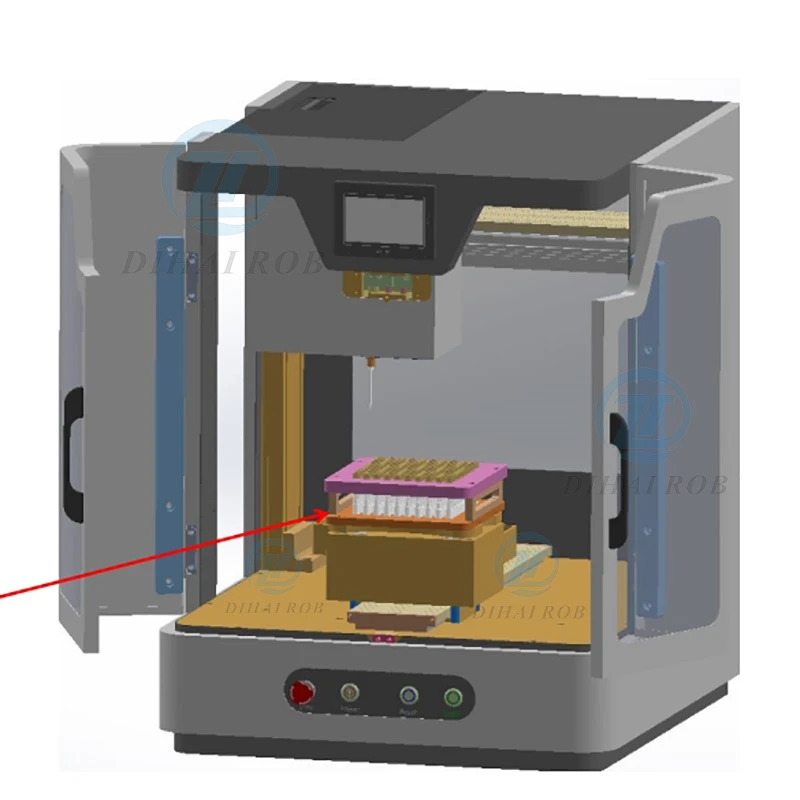

Placer forstøverbakken på bakkesædet, juster de fire placeringshuller på bakken med de fire placeringsstifter på bakkesædet, som vist på figuren.
Indstilling af forstøverpositionsparametre:
Klik på "Nulstil" på hjemmesiden for operationsgrænsefladen for at nulstille alle bevægelige akser, og indtast derefter MHI -systemets driftsgrænseflade - manuel betjening.

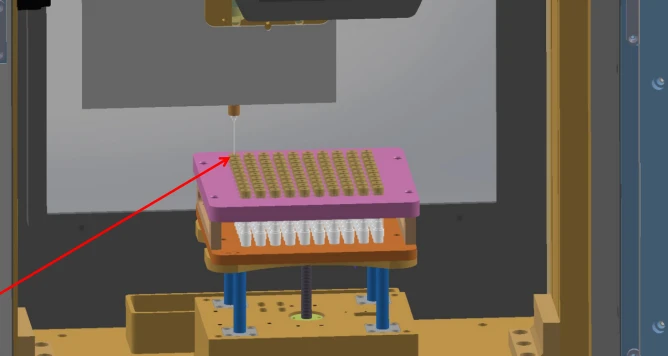

Betjen x-, y- og z -akserne for at bevæge sig og observere olieindsprøjtningspositionen for sprøjten og den første forstøver, som vist i højre - håndfigur.
Bemærk: Længderne af olieinjektionssprøjterne, der bruges til forstøvere af forskellige længder, er forskellige. Hvis forstøverens længde er mindre end 40 mm, skal du bruge en lang sprøjte; Hvis forstøverens længde er større end 100 mm, skal du bruge en kort sprøjte.
Hovedpræstationsparametre
| Projektnavn | Parametre |
|---|---|
| Indgangsspænding (V) | Enkelt - fase AC110VAC 60Hz |
| Indgangseffektkapacitet (strøm) | 1,2 kW |
| Temperaturmålingsområde | 0 - 120 grad, nøjagtighed 2% |
| Udstyrsdimensioner | 620x670x800 (enhed: afklar venligst, normalt i mm) |
| Udstyrsvægt | 160 kg |
| Miljøforhold | Temperatur 0 - 100 grad |
| Flydende volumennøjagtighed (nominel slagtilfælde) | Fejl mindre end eller lig med 1% |
| Flydende volumennøjagtighed (gentagelighed) | Fejl 0. 3% - 0. 7% |
| Maksimal kapacitet på olieopbevaringsbassinet | 1300 ml |
| Bedømt drivkraft af stemplet | 0.9N.m |
| Specifikation af injektionskapacitet | 0. 2 - 7 ml |
| Væske - Kontaktmaterialer | Aluminiumslegering, silikone, rustfrit stål |
Oversigt over udstyr
| Serienummer | Navn |
|---|---|
| 1 | Øvre flipovertræk |
| 2 | Olieopbevaringstank |
| 3 | Hoveddør 1 |
| 4 | Sidedør |
| 5 | Olieinjektionspumpe |
| 6 | Oliemodtagelsesboks |
| 7 | Y-aksen bevægende samling |
| 8 | Z-akse bevægende samling |
| 9 | Operation Panel |
| 10 | Hoveddør 2 |
| 11 | X-akse bevægelig samling |
| 12 | Operation berøringsskærm |

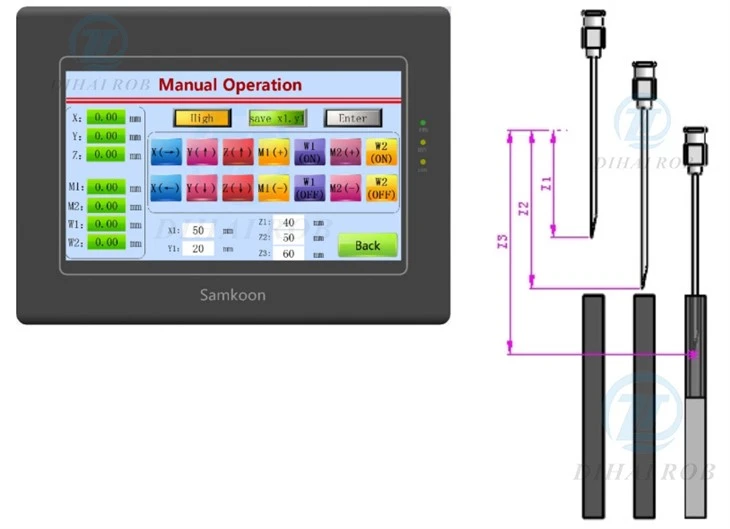

Bestem olieinjektionspositionen:
Flyt X-, Y- og Z -akserne til olieinjektionspositionen for den første forstøver. Når "Gem X1, Y1" vises, skal du klikke på "Enter" -tasten for at gemme de aktuelle startkoordinater for X\/Y -akserne.
Klik på Toggle -tasten igen. Når "Gem Z1" vises, skal du klikke på "Enter" -tasten for at gemme det højeste løftepunkt Z1 til olieinjektion på Z - Axis.
Betjen z - aksen for at bevæge sig nedad. Når man observerer, at nålen når toppen af forstøveren, og der ikke er nogen kollision under venstre - højre bevægelse, skal du klikke på Toggle -tasten. Når "Gem Z2" vises, skal du klikke på "Enter" -tasten for at gemme højden Z2 på z - aksen nær toppen af forstøveren.
Fortsæt med at betjene Z - Axis for at bevæge sig nedad. Overhold olieinjektionsdybden, når nålen indsættes i forstøveren. Klik på Togn -tasten. Når "Gem Z3" vises, skal du klikke på "Enter" -tasten for at gemme olieinjektionsdybden Z3 i Z - Axis. Derefter er indstillingen af positionsparameteren afsluttet, som vist i højre - håndfigur.
